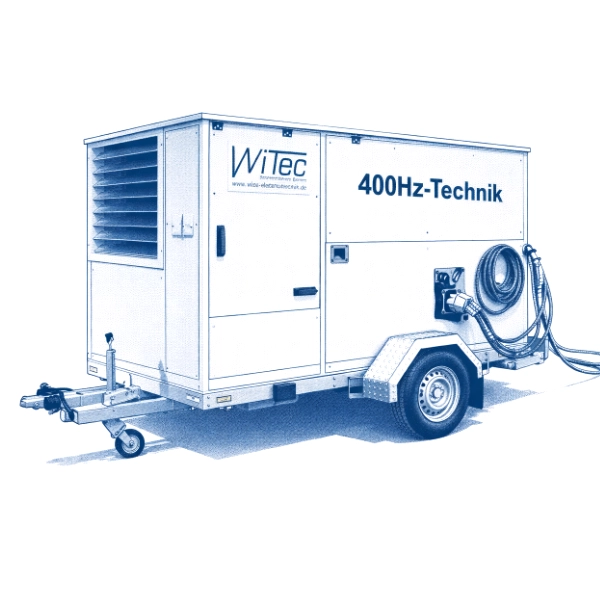

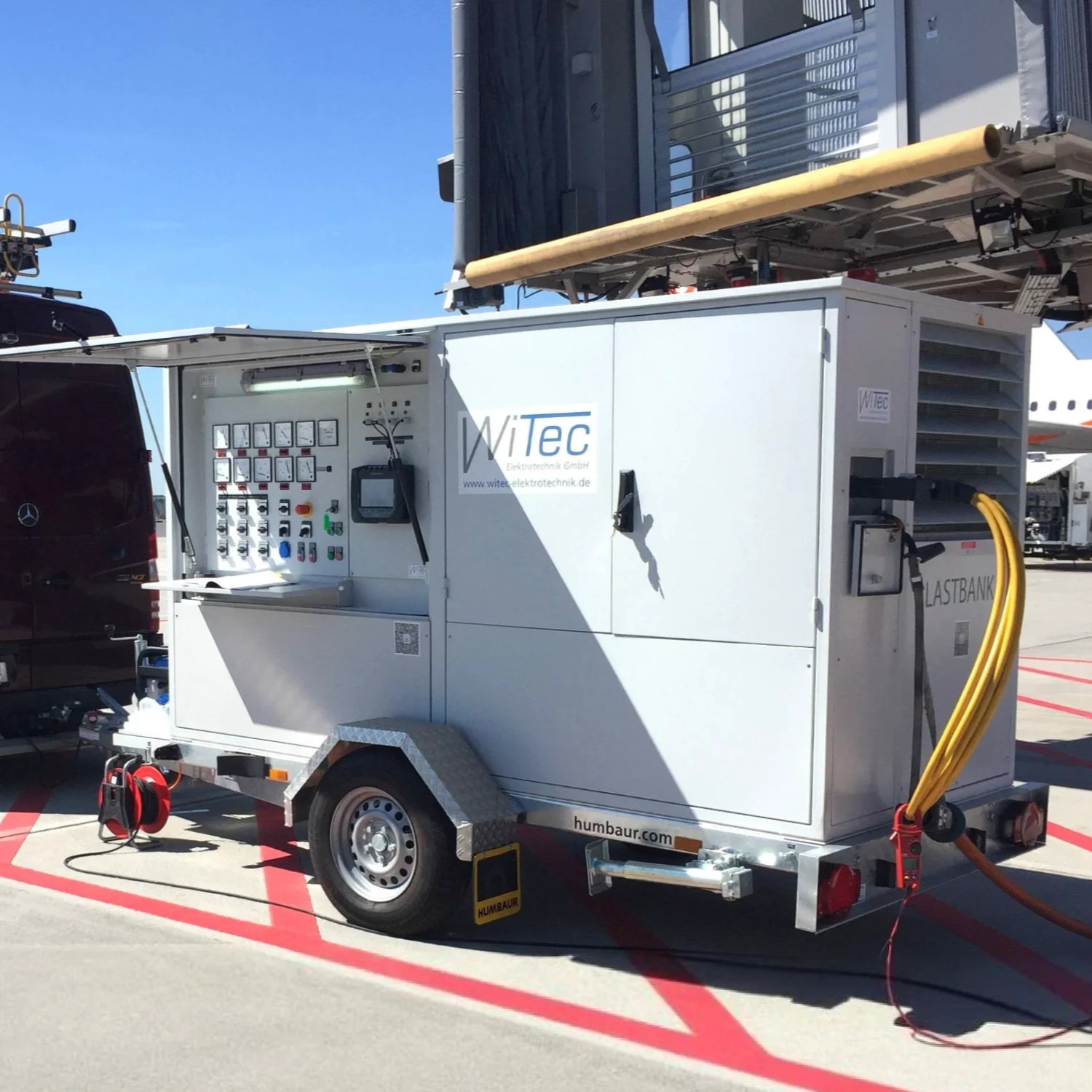

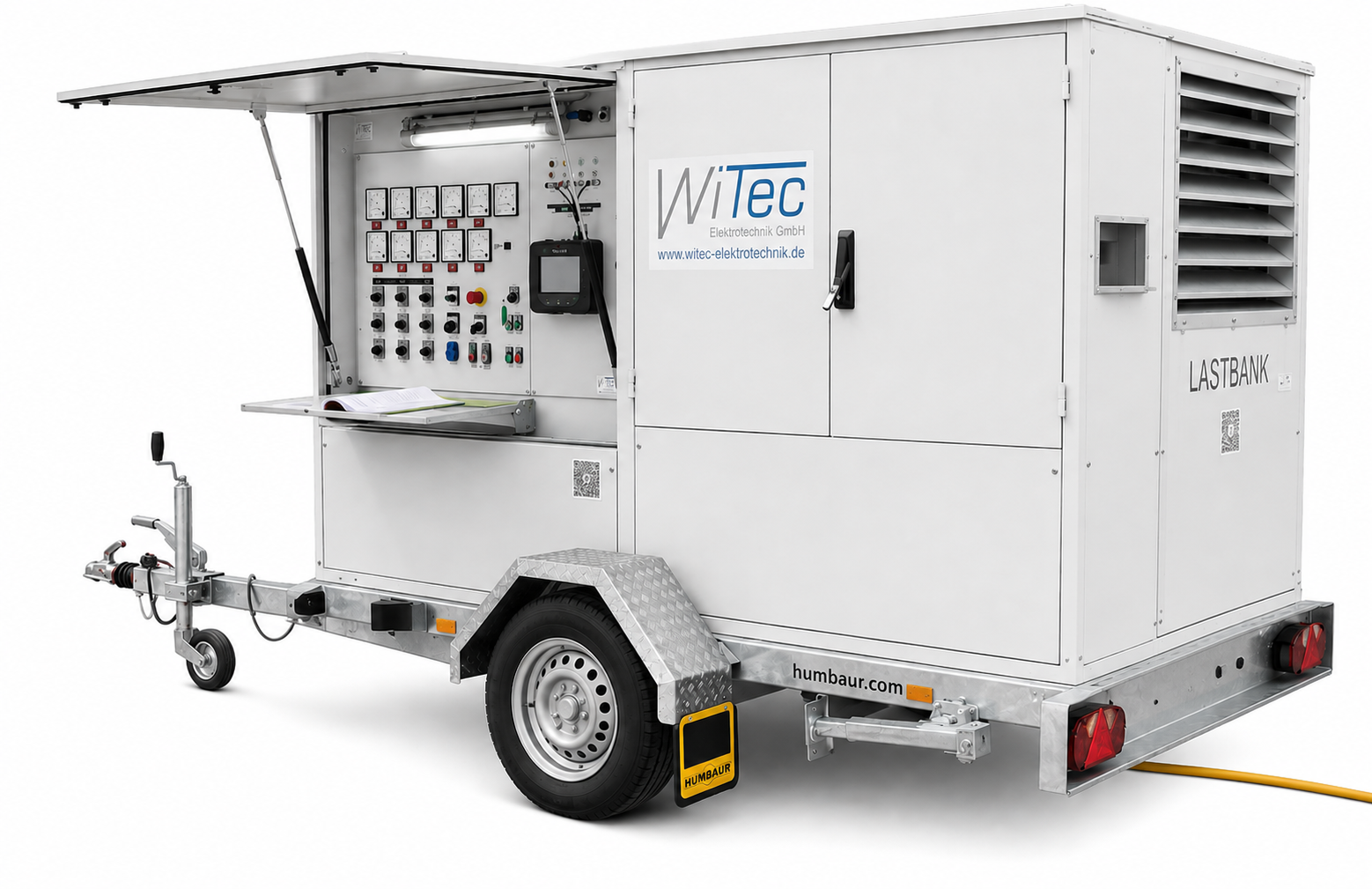

Mobile Prüflast für Flugzeugbodenversorgungsgeräte

Allgemeine Daten & Bauart

Bauart / Material

VA - Profilrahmen mit verzinkter Blechverkleidung

Fahrgestell

1-Achsanhänger mit Einzelradaufhängung und Gummifederachse
Zul. Gesamtgewicht: 1500 kg

Farbton

RAL7035 (Wunschfarbe auf Anfrage)

Abmessung

LxBxH ca. 2800/4250 x 1300/1860 x 1500mm

Schutzart

Lastraum mind. IP23, Schaltraum: mind. IP44 (andere auf Anfrage)

Elektrische Leistungsdaten

Spannung / Frequenz

200/115 V Drehstrom / 400 Hz

Leistung

140 kVA

Leistungsfaktor

cosφ 1, umschaltbar cosφ 0,8 ohmsch/induktiv

Induktivität

1-Phasen Drosselspule [Kupferspule]

Widerstände

Hochlegierter Nickel-Chrom, gespannt in keramischen Haltern
[vibrationsunempfindlich, geringes Eigengewicht]

Isolatoren

Aus wechseltemperaturbeständiger Keramik

Leistungsstufen

Symmetrisch / unsymmetrisch schaltbar in 1 kVA / 0,34 kVA Stufen

Optionaler Zusatz

28 VDC 4 x 500 A

Betrieb & Kühlung

Bedienung

Stufenschalter, Drucktaster (HMI Display / Fernbedienung auf Anfrage)

Kühlung

Fremdbelüftet über geräuscharmen Lüfter

Kühlluftführung

Horizontal; von links nach rechts über Wetterschutzgitter

Kühllufttemperatur

Bei Volllast +150K

Besonderheiten

Schlagartiges Zuschalten der Last möglich, umschalten ohmsch/induktiv

Anschlüsse & Messung

E-Anschluss Last

200 V 400 Hz Flugzeugstecker, optionaler Zusatz 28 VDC Flugzeugstecker

E-Anschluss Steuerung

230 VAC vom Netz oder angebautem 2,3 kW Stromgenerator

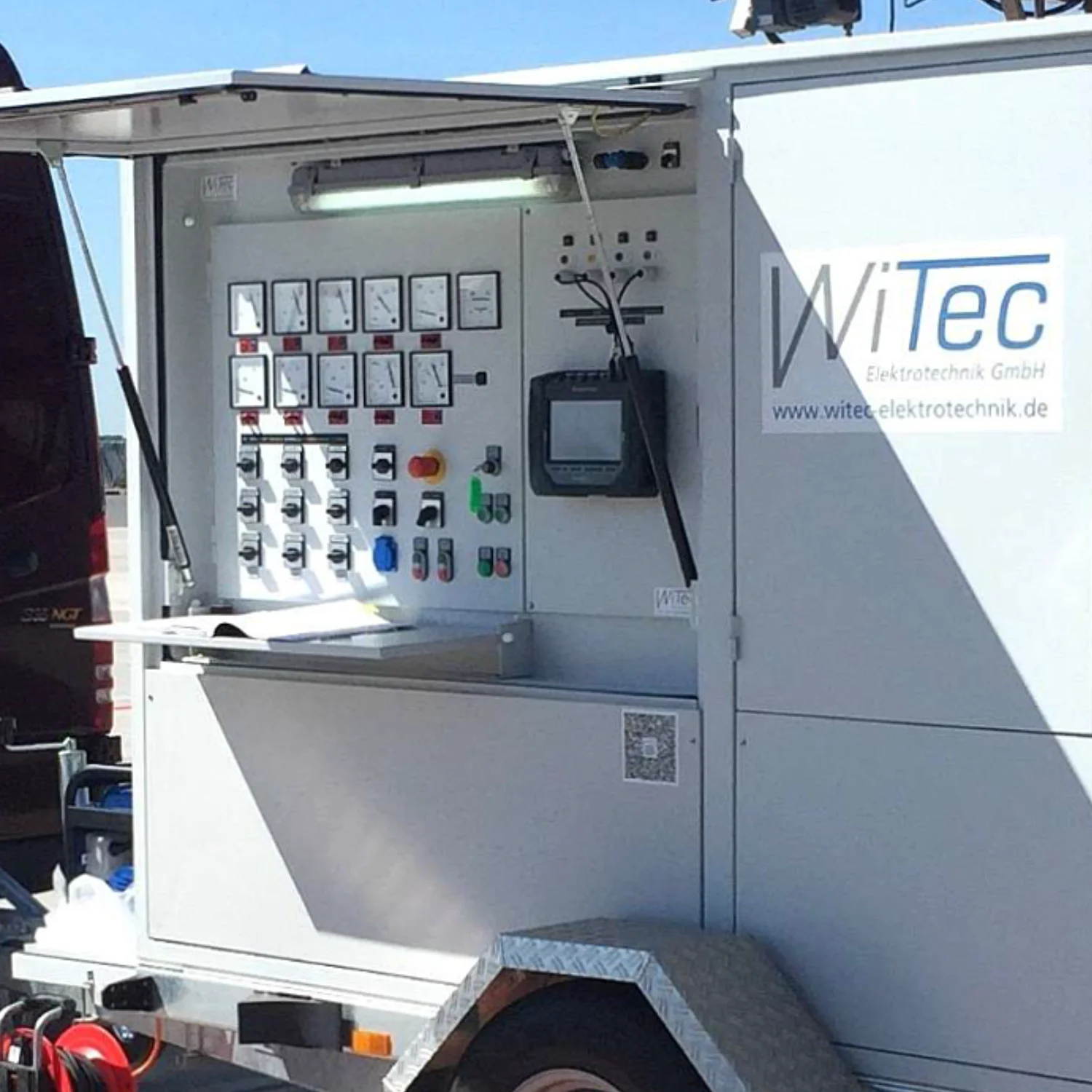

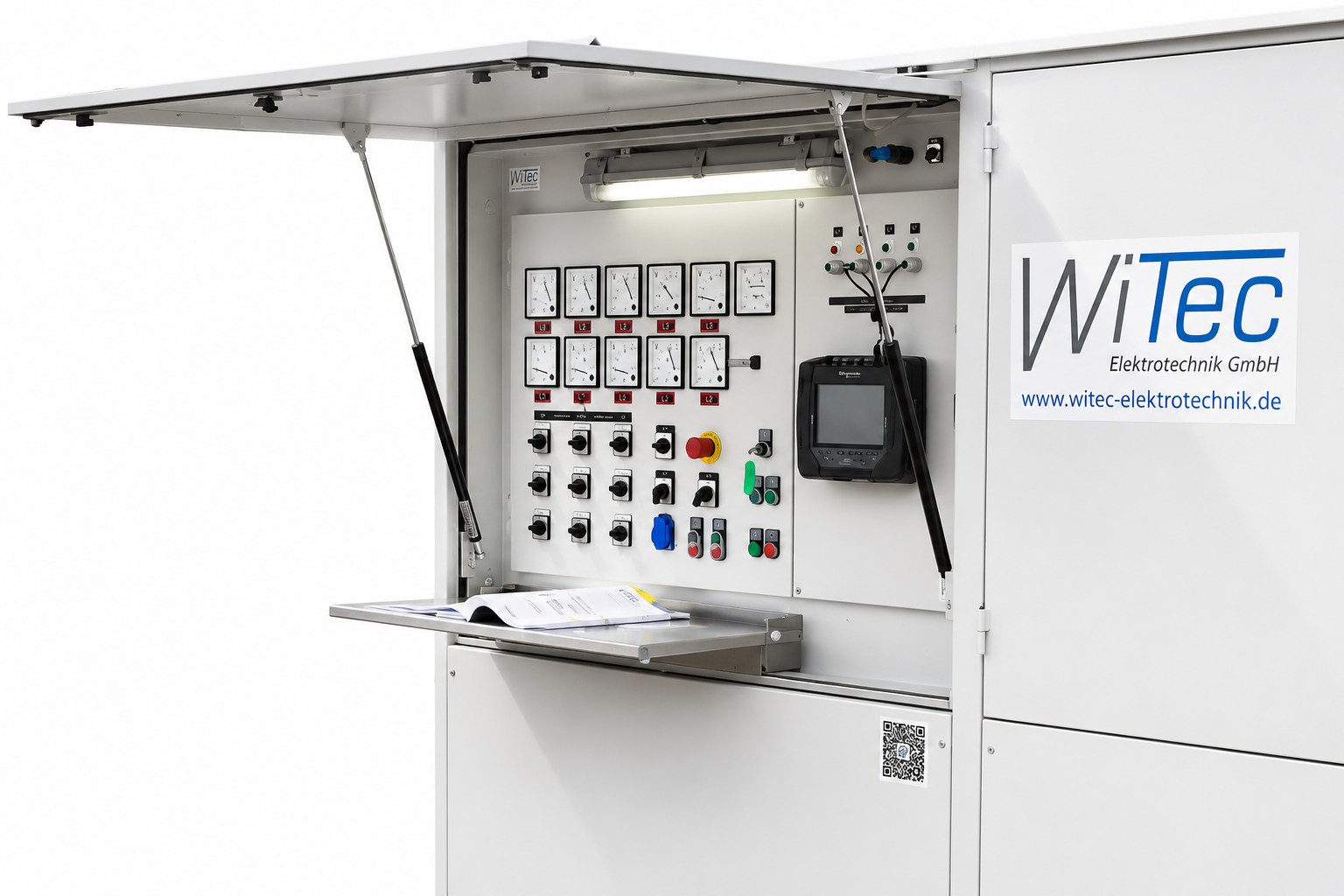

Messanzeige

• 3 Voltmeter, 3 Ampèremeter
• 1 Leistungsmesser, 1 Frequenzmesser
• 1 cosφ-Messer, 1 Drehfeldanzeiger
• 1 Voltmeter 0-40V (Pilotkontakt)

Messung

Kalibrierter Netzanalysator 400 Hz mit rechtsicherer Datenerfassung

Optionaler Zusatz

• 1 Voltmeter 0-40 V für 28 VDC
• 1 Shunt 0-60 mV / 2000 A
• 1 Drehspulstrommesser 0-60 mV, Skala 0-2000 A

Referenzanlagen

FH Hamburg, FH Frankfurt, FH Köln-Bonn, FH Berlin BER, FH Berlin TXL, FH München, Hitzinger, Honeywell, Cegelec (ehem.)
